汽車電子控制系統普遍遵循感知→控制→執行的工作流程。傳感器作為感知單元獲取系統的工作狀態,控制單元處理傳感器信號并計算輸出控制指令,最終由執行單元完成相應動作。
以電動助力轉向系統(EPS)為例, 車輛運行過程中, 方向盤扭矩轉角傳感器監測方向盤轉角及扭矩信息,輪速傳感器監測車輪轉速, 控制器(ECU)通過 CAN 總線實時獲取傳感器信號, 并根據特定邏輯實時處理信號,計算得到一個理想的助力力矩, 最后通過 MOSFET 控制電機,實現助力效果。

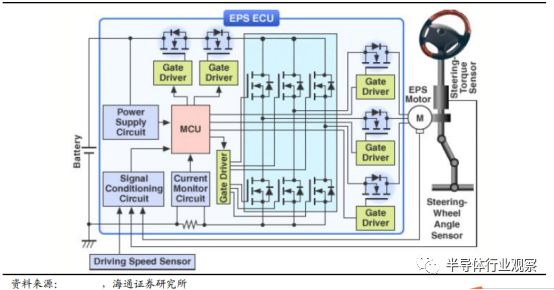

電動助力轉向系統(EPS)工作原理
汽車動力、底盤、車身、電氣四大系統中,絕大部分的電子控制具備類似的工作原理,從感知、控制到執行環節,半導體器件無處不在,包括感知系統的傳感器,控制環節的微控制器(MCU)、通信芯片(CAN/LIN 等)、模數轉換器(A/D),執行環節的功率器件(MOSFET、 IGBT、 DCDC)等。其中傳感器更是汽車的機會所在。
汽車傳感器可分為車輛感知、 環境感知兩大類。動力、底盤、車身及電子電氣系統中的傳感器屬于車輛感知范疇, ADAS 以及無人駕駛系統中引入的車載攝像頭、毫米波雷達、激光雷達等屬于環境感知范疇。本文重點介紹車輛感知傳感器,環境感知傳感器將在后續專題中介紹。
按照工作原理,傳感器主要可分為 MEMS、磁、化學、溫度四大類,我們統計傳統汽油車上 MEMS 傳感器超 50 個, 磁傳感器超過 30 個,合計占比約 90%。

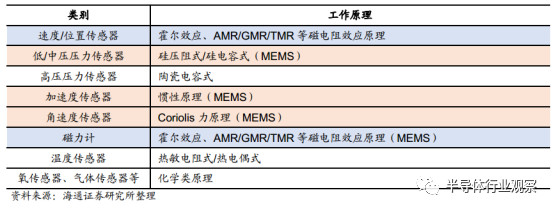

汽車主要傳感器分類(按工作原理)
每一類傳感器的競爭格局普遍集中度較高,主流企業一般在 5 家左右,比如 MEMS壓力傳感器供應商主要為 Bosch、 Sensata、 Infineon、 NXP、 Denso,磁傳感器供應商主要是 NXP、 Infineon、 Allegro、 TDK-Micronas、 Melexis,氣體傳感器供應商主要是Bosch、 NTK。
傳感器企業中,既有 Bosch、 Infineon、 NXP 這些巨頭, 產品線齊全,產業鏈完整,從芯片設計、生產,到傳感器產品的研發、配套,均具備很強的能力;也有 Allegro、Melexis、 ST、 NTK、Audiowell 等專注在部分領域或產業鏈環節,規模相對適中,同樣具備很強的市場競爭力。
據我們統計,目前一臺中高配汽油車擁有超過 90 個傳感器,單車價值量超過 2000元。其中動力傳動系統 45-60 個左右,單車價值 1000-1700 元;底盤安全系統 30-40 個,單車價值 500-1000 元;車身系統超過 20 個,單車價值至少 200-600 元。

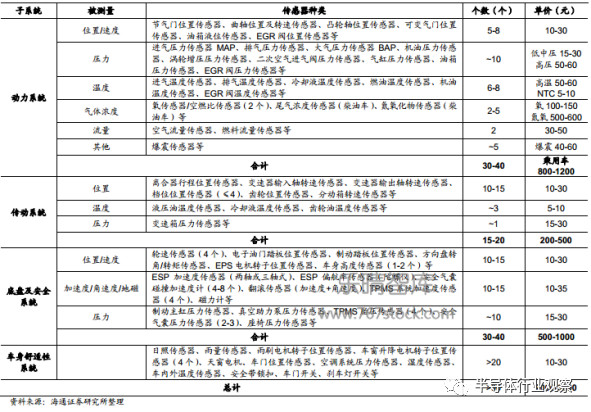

傳統汽油車(中高配) 主要傳感器種類及個數匯總
動力系統:需要進排氣壓力類、冷卻液/燃油/機油溫度類、空氣流量、曲軸/凸輪軸位臵及轉速、爆震、氧傳感器等多類型傳感器同時監測發動機運行狀態,我們估計所需傳感器數量為 30-40 個。從價值量來看, 轉速及位臵類磁傳感器大多在 10-30 元范圍,低中壓 MEMS 15-30 元,熱敏元件普遍 5-10 元,氣體類、高溫、高壓類技術壁壘較高,比如尾氣壓差 GPF、排氣溫度傳感器大約 50-60 元, 氧傳感器大約 100-150 元。
傳動系統:涉及到離合器和變速器等復雜機械工況,需要離合器/變速器齒輪、變速器檔位等位臵傳感器、輸入/輸出軸轉速傳感器以及液壓油/冷卻液溫度傳感器等多種類型的傳感器,我們估計大約 15-20 個。
底盤及車身安全系統:傳感器遍布制動系統、轉向系統、車身穩定系統及安全氣囊系統中,我們估計共有 30-40 個。比如,加速度/角速度傳感器廣泛應用于安全氣囊系統、ESP 電動助力轉向系統、慣導模塊系統中。
車身舒適性系統:包括雨量傳感器、日照傳感器、雨刷電機/車窗升降電機轉子位臵傳感器、空調系統傳感器等,我們估計會超過 20 個,普遍單價較低。
磁傳感器:新場景、新技術
目前磁傳感器有四代技術, 分別為霍爾效應、 AMR(Anisotropic magnetoresistance effect)、 GMR(Giant magnetoresistance effect)、 TMR(Tunnel magnetoresistance effect),主要用于測量運動量,具體產品形式為速度傳感器、 線性及角度位臵傳感器、電流傳感器等。
縱觀整條產業鏈, 磁傳感器芯片競爭格局十分集中,全球 5 家芯片供應商 Allegro、TDK、 Melexis、 Infineon、 NXP 幾乎壟斷市場;相比較而言, 全球汽車磁傳感器供應商相對分散, Bosch、 Delphi、 Conti、 Denso 等眾多 Tier1 均有相應產品系列,與具體應用的汽車電子系統為 OEM 統一配套。
對于磁傳感器來說, 我們估計芯片的成本占比超過 60%(磁性元件通常與 ASIC 封裝在一起),傳感器供應商在產品端二次開發的空間被壓縮,導致產品趨于同質化,因此與整車廠的配套關系尤為關鍵,其中產品品質、價格、服務是制勝要素。
我們認為芯片主導了磁傳感器的發展趨勢,集成度越來越高:1)磁性元件與 ASIC集成:從多芯片到單芯片的集成封裝;2)雙傳感器集成:EPS 等功能安全等級高的系統,對傳感器冗余要求高,通常配備兩個轉矩、踏板位臵傳感器,雙傳感器集成封裝有助于縮小尺寸、降低成本。
(一)霍爾傳感器:技術、市場成熟,關注 3D 霍爾和電流
目前汽車上應用的磁傳感器大多基于霍爾效應的原理,簡稱為霍爾傳感器。主要用來測量運動量,如位臵、角度、速度、電流等, 分為霍爾開關、位臵霍爾(線性/角度/3D)、轉速霍爾、電流霍爾及導航系統磁力計等類型。
霍爾傳感器的技術以及產品應用已十分成熟, 平均每輛汽油車 35-50 個,單車價值量 500-1200 元。
我們認為需求增長主要來自 3 個方面:
1、汽車電子配臵不斷提升,比如電動助力轉向(EPS)、電子踏板、電動座椅等;
2、 3D 霍爾的應用,主要產品為旋鈕式換擋器、 電子節氣門閥位臵傳感器、 EGR 閥位臵傳感器等, 從高檔車向經濟型車不斷滲透。
3、新能源汽車中的電流傳感器,隨全球市場,同步放量。
全球主流的汽車霍爾傳感器供應商主要有 Bosch、 Denso、 Continental、 Valeo 等眾多 Tier1,普遍從 Melexis、 Infineon、 TDK-Micronas 等芯片廠商處采購磁傳感器芯片,根據自身電控系統要求來設計傳感器產品,最終大多以系統的形式供應給 OEM。而Sensata 則是一個特例,不以系統的形式配套,而是僅將單個傳感器產品出售給 OEM。
霍爾傳感器的測量原理?;魻栃?yīng)是指當電流通過磁場中的霍爾元件時,磁場會對霍爾元件中的電子產生垂直于電子運動方向的作用力,使得在垂直導體與磁感線方向正負電荷聚集,形成霍爾電壓?;魻杺鞲衅鞯臏y量原理是運動切割磁感線引起磁場以及感應電流的變化,最終導致霍爾電壓的變化,依據該變化來探測目標的運動狀態變化。
(二)xMR 磁阻:性能出眾,開始嶄露頭角
AMR、 GMR、 TMR 均基于磁阻原理,作為下一代磁傳感器技術,憑借性能優勢,滲透率正日益提升,主要磁傳感器芯片廠商均有所布局。
目前 AMR/GMR 技術已經在輪速、方向盤轉角/扭矩、電子節氣門位臵、曲軸和凸輪軸轉速等傳感器領域得到規?;瘧?yīng)用, 我們估計 TMR 有望于未來 2 年在電動助力轉向(EPS)系統中開始切入。
傳感器廠商中, Conti 及 Denso 大力推廣 xMR 技術, Conti 采購 NXP 芯片,將 AMR技術引入大部分產品線,而 Denso 依靠其在霍爾傳感器領域豐富的產品經驗,自制 AMR芯片以開發新一代傳感器。目前來看, AMR 傳感器配套的 OEM 以美系、日系為主。
從芯片廠商的技術路線來看, xMR 領域布局各有側重。NXP 在 AMR 領域優勢顯著,2015 年其 AMR 芯片市占率 70%, Allegro 及 Infineon 有小批量的 GMR 芯片出貨,而TDK 依靠傳統磁頭業務 TMR 技術積淀深厚。
TMR 傳感器的性能提升十分顯著,利用磁性多層膜材料的隧道磁電阻效應,與霍爾元件、 AMR、 GMR 相比, 優勢突出:
第一, 溫度性能好,前端模塊電鍍了納米厚度的氧化層, 而不是半導體;
第二, 電流功耗小,從霍爾的 5-20mA 減少到 μA 級別;
第三, 敏感性很強,規模上量后成本更低, 霍爾元件需要用釹鐵硼等強力磁鐵。
