傳感器作為一種信息檢測與傳遞的裝置，能夠把被測量的信息按一定規律和方式轉換成電信號或其他形式的信號輸出，從而實現信息的收集、傳輸、處理、分析、顯示等。壓力傳感器是將外界的壓力信號轉換成其他便于檢測的物理信號（如電阻、電壓、電容等），以測試絕對壓力值或壓力變化。壓力傳感器在觸覺感知 、指紋識別、醫療監護、人機界面、物聯網等領域有著廣泛的應用前景。傳統壓力傳感器以金屬、半導體、壓電晶體等為主，這些材料大多屬于剛性材料。雖然采用這些材料制備壓力傳感器的技術已經十分成熟， 能夠精確測量較大范圍內的壓力值，但是隨著科技的發展和人類需求的提高，其缺點也越來越明顯，例如器件體積較大、較重，不能承受較大的形變等。這些缺點阻礙了它們?cè)谌嵝匀藱C(jī)交互、便攜式檢測、智能機器人等場景下的應用。

柔性與剛性是相對的概念。一般來說，柔性材料具有可彎曲、可變形的特點。其中，一些軟的柔性材料還具有彈性模量低、可拉伸性好、共形能力良好的特點。在柔性壓力傳感器的主要性能指標中，除了柔性，之前研究者們普遍關注的是器件的靈敏度、響應速度、檢測限、性能穩定性等。但是隨著柔性壓力傳感器研究的深入，壓力響應范圍、可拉伸性能、壓力分辨率和空間分辨率等也成為了近些年來大家評估性能的重要參數。目前，已經有很多綜述對柔性壓力傳感器的原理、種類、制備材料、性能、應用領域等進行了十分詳盡和系統的闡述 ，但是在性能方面，大多數研究及綜述論文主要關注器件的靈敏度、線性度、響應速度、穩定性、拉伸性能等，而對壓力響應范圍、壓力分辨率和空間分辨率較少提及。在本篇綜述中，關于這些新的性能指標的研究將一一呈現。

柔性壓力傳感器在許多方面有廣泛的應用。例如它可以用于可穿戴電子設備中，監測人體的脈搏、心跳等生理信號。同時，它還是機器人具備觸覺感知能力的重要元件。在假肢表面貼附柔性壓力傳感器，有望使肢體殘疾人士恢復觸覺。還可以把傳感器和衣物相結合，既能夠?qū)崟r(shí)監測人體的健康和運動信號，又簡化了使用過程。本文將從傳感原理、傳感性能及器件應用幾個方面來闡述，并重點關注器件傳感性能及其與材料和結構之間的關聯。

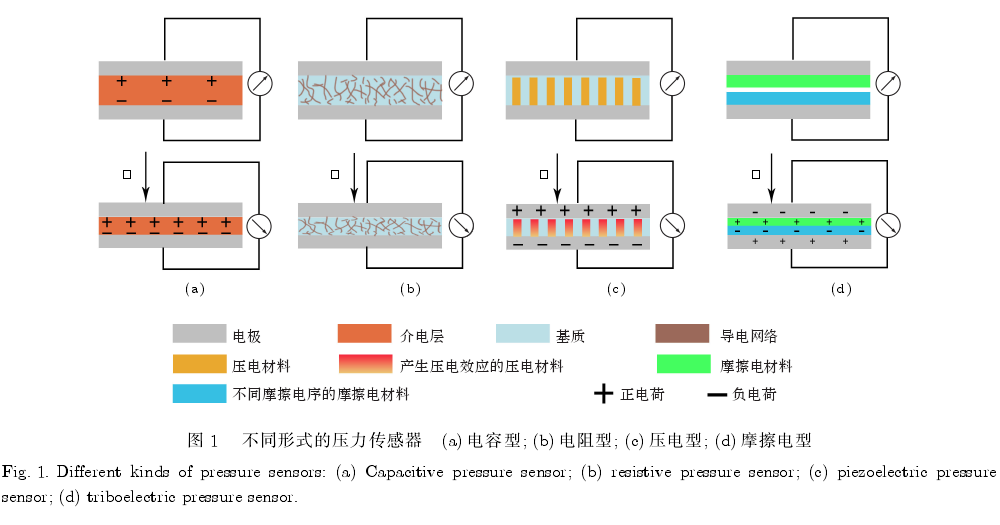

1 柔性壓力傳感器的傳感機制和常用材料

1.1 電容型壓力傳感器

電容型壓力傳感器一般由電極和介電層組成，它屬于一種平行板電容器，其電容值 C為

其中，ε0真空介電常數，εr為相對介電常數，A為電極有效面積，d 為極板間距。對于由軟材料構成的器件，這3個變化量都容易受到壓力的影響，可根據電容信號的改變測得壓力的大小。

電容型壓力傳感器能夠檢測靜態力。普通的柔性電容型壓力傳感器具有能量消耗小，信號漂移小，響應重復性高等優點。介電層是電容型壓力傳感器提升靈敏度和壓力響應范圍等的重要優化對象。由于軟材料具有不可壓縮性，因此如果不引入特殊結構，器件的靈敏度非常低。所以，通過形成特殊的微結構，如球狀、柱狀、錐狀，引入第二相 ，使用高彈性材料，引入氣隙，將介電材料制成多孔的泡沫狀等方式，都可以顯著地改善電容型壓力傳感器的靈敏度。例如 Luo 等用聚二甲基硅氧烷（polydimethylsiloxane，PDMS） 制備了不含微結構和有豎直微柱結構的介電層， 在同樣壓力條件下靈敏度提升了近3個數量級（0.626 MPa–1—0.033 kPa–1）。此外，采用軟材料也能提高靈敏度，但也容易導致響應速度的下降。電容型傳感器還存在易受外部電源和外場干擾的缺點。

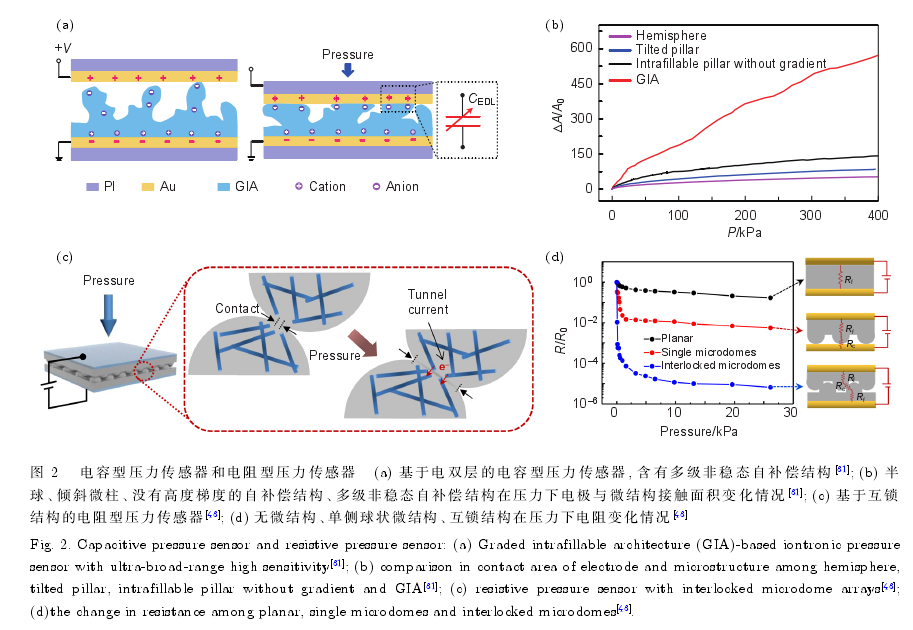

最近，一類基于雙電層（electric double layer，EDL）的電容型傳感器表現出更為優異的性能（圖2（a））。這種傳感器的電荷間距僅為 1nm 左右，其電容密度與普通電容型傳感器相比可提升6個數量級，靈敏度也得以大幅提升。Bai 等制備了一種具有多級非穩態自補償結構的離電型壓力傳感器，該傳感器在極寬的壓力響應范圍（0.08 Pa—360 kPa）內都具有極高的靈敏度（Smin ＞ 220 kPa–1）（圖2（b））。

1.2 電阻型壓力傳感器

電阻型壓力傳感器將壓力變化轉換成電阻或者電流的變化。根據電阻的定義：

電阻型壓力傳感器一般由襯底和導電材料組成。為了獲得良好的柔性和可拉伸性，襯底一般會采用彈性體，如 PDMS，聚對苯二甲酸乙二醇酯 （polyethylene terephthalate，PET）。導電材料除了具有一定導電能力外，還需要對壓力變化很敏感。電阻的變化可以概括為以下幾個因素。

1）材料的形狀結構變化。結構變形會導致長度 L 和截面積 S 的變化。

2）材料能帶結構的變化。比如石墨烯的拉伸程度超過 20% 時，電子能帶結構會發生改變，從而引起導電性能發生變化。在半導體硅基材料中也發現了這種現象。

3）兩種材料之間的接觸電阻的變化（Rc）。例如利用靜電紡絲方法制成的 ZnO/ SiO2納米纖維薄膜，在1.25 cm?1曲率下靈敏度（Imax/I0）達到12.75. 它的傳感機理是隨著壓力的增加，纖維的接觸變得更加緊密，導致電阻變小。這類傳感器的缺點是容易出現信號漂移和滯后。

4）復合材料內部導電相的間隔發生變化。將導電填料作為第二相加入到導電能力相對較差的高分子材料當中， 達到滲透閾值時， 導電相會形成導電網絡，表現為電阻明顯減小。導電網絡的形成目前主要有兩個理論：一是滲透理論，二是隧道電流效應。

電阻型與電容型壓力傳感器在設計策略上有類似的地方。例如，為了獲得較高的靈敏度，會使用具有微結構的柔性襯底或?qū)щ妼?。尖錐狀陣列、球狀陣列、柱狀陣列，互鎖結構等微結構的應用顯著提升了傳感器的靈敏度。Park 等將碳納米管（carbon nanotubes， CNTs）混入到 PDMS 中，通過模板法制造兩層表面有微球結構的薄膜面對面疊放在一起（圖2（c）），形成上下互鎖的結構。受壓時，隨著微球結構發生變形并且接觸面積增大，導電填料間電阻變小。該柔性壓力傳感器相比于沒有微結構和只有單側微結構的傳感器對壓力變化的響應更加顯著（圖2（d）），靈敏度可以在低壓（＜10 kPa）下達到15.1kPa?1 。還有研究者受到自然界中植物表面結構的啟發，利用植物的微結構來制作柔性襯底。比如 Su 等將未固化的 PDMS 轉移到植物葉片上，成功得到具有葉片表面微結構的 PDMS 襯底。相比于傳統的光刻法，該方法大大簡化了制備過程。

1.3 壓電型壓力傳感器

壓電型壓力傳感器是將壓力信號轉換為電壓信號，它的感應機理來源于壓電材料的壓電效應。描述壓電材料壓電性能最重要的參數是d33，稱為壓電常數，體現壓電材料將機械能轉化為電能或者將電能轉化為機械能的能力。一般d33越大，壓電體的壓電性能越好。這類傳感器可以在壓力下產生內部電壓，電壓的大小與應變有關，在無源壓力傳感器領域具有巨大的潛力。壓電型壓力傳感器在測量動態力上有出色的表現，并且響應時間可達到微秒量級，但是在靜態力的測量上還存在一些困難。壓電效應可能發生在具有各向異性晶胞的晶體中，或者發生在駐極體內具有不同電荷的區域中。常用的壓電材料主要有聚合物和無機材料。比如鋯鈦酸鉛 （lead zirconate titanate，PZT）、ZnO、聚偏氟乙烯（polyvinylidene fluoride，PVDF）。
Rogers 等將 PZT 引入場效應晶體管陣列的單元中，得到了具有超低檢測限（0.005 Pa）和超快響應時間（0.1 ms）的壓力傳感器。Kim 等在 PVDF 基質當中引入BaTiO3，得到的傳感器有良好的抗疲勞性能，可在大于9MPa的應力下穩定循環106次; 最高輸出電流相比于非原位生長的 PVDF 提升了1033%. Yang 等在此基礎上，加入聚多巴胺 （polydopamine，PDA）作為表面改性劑修飾，再與 PVDF混合（圖3（a））。發現當PDA質量分?jǐn)?shù)為 17% 時，產生的電壓可達9.3 V，比PVDF提升了13 倍（圖3（b））。PDA 的修飾不僅有助于BaTiO3均勻分散在PVDF當中，而且減少了兩種材料間的裂紋和缺陷。在對靜態力的測量上，Chen 等 制備了一種基于BaTiO3納米線/石墨烯異質結構的壓力傳感器。他們報道了納米線中應變產生的極化電荷作為帶電雜質影響石墨烯載流子遷移率的機理，因此即使在靜態壓力下， 應變也會對導電能力產生影響。器件的響應時間為 5—7ms，對靜態壓力的靈敏度達 9.4×10?3 kPa?1。

1.4 摩擦電型壓力傳感器

摩擦電型壓力傳感器比前3種傳感器出現得晚。與電阻型和電容型傳感器相比較，它不需要提供電源; 與壓電型傳感器相比較，它可選擇的材料范圍更廣。摩擦電型壓力傳感器利用了摩擦起電的原理，具有成本低、制備流程簡單和輸出電壓高的優點。它一般由上下兩個電極和中間負責摩擦生電的不同材料構成。兩層材料之間有一層薄薄的空氣。當外加壓力時，兩種不同帶電序列的材料相互接觸，摩擦起電現象發生，在接觸界面兩側產生相反的電荷。當壓力釋放后，帶等量相反電荷的兩個表面被自動分離，由于靜電感應現象分別在電極表面產生補償電荷。材料之間的空氣層使兩個表面上的電荷不能完全中和，形成電位差。這種機制使摩擦電型壓力傳感器可以在壓力作用并釋放后產生電信號。摩擦電型壓力傳感器最早在 2012 年被 Fan 等報道，他們用兩種不同的材料：PET 和 Kapton（卡普頓，主要成分聚酰亞胺）制成聚合物薄片疊加在一起，在結構的頂部和底部分別沉積金屬薄膜。接通外電路后，輸出電壓高達3.3V，功率密度約為10.4 mW/cm3 。

影響摩擦電型壓力傳感器性能的關鍵在于材料的表面結構。Ashok 等通過在砂紙上固化PDMS，以簡單低成本的方式制備了微結構 。PDMS和PET/ITO（銦錫氧化物）在壓力下摩擦產生電荷（圖 3（c））。該傳感器具有較高的靈敏度（7.697 kPa–1）（圖3（d）），可以檢測到大約1Pa的壓力，響應時間小于 9.9 ms，并在4000次的壓縮循環后保持性能穩定。Yang 等設計了一種可以檢測風力的摩擦電型壓力傳感器。當有風力作用時，會引起尼龍薄膜的震動， 根據摩擦起電現象和靜電感應原理，頂部的聚酰亞胺 （polyimide，PI）和氧化石墨烯泡沫層會根據尼龍薄膜的距離遠近而帶上數量不同的正電荷或者負電荷。傳感器輸出的電壓和電流與施加壓力大小存在線性關系， 隨著壓力增大， 電壓和電流都明顯增加（U= 85 × P0.12 ，I=5.42×P0.1，P表示壓力），在小于30N 的壓力范圍內性能良好。

上述介紹的4種不同類型的壓力傳感器，電容型壓力傳感器結構簡單，能夠檢測靜態力和動態力，信號漂移小，但是容易被外場干擾，靈敏度受到介電層可壓縮程度的限制。電阻型壓力傳感器同樣能夠檢測靜態力和動態力，并且結構簡單，缺點是信號漂移較大，但是不容易受到外場的干擾。壓電型壓力傳感器大部分只能檢測動態力，響應時間快，相比于前兩種具有可自供電的優勢。摩擦電型壓力傳感器一般也只能測動態力，具有制作成本低、結構簡單、輸出電壓高、自驅動的優點。在測量對象上，一般電容型和電阻型壓力傳感器的應用范圍更廣，但是也有例外，在一些惡劣的環境中，它們需要及時更換電源，比較耗費人力和物力，而壓電型和摩擦電型的壓力傳感器由于可以自供電，能夠長時間在野外檢測信號，極大地節省了成本。

1.5 柔性壓力傳感器常用的材料

柔性壓力傳感器根據傳感機制的不同對材料的需求也有差異。例如電容型壓力傳感器需要充當介電層的材料，其介電常數較大，可減少漏電流; 壓電型壓力傳感器需要材料具有壓電效應，在壓力作用下產生內部電壓; 電阻型壓力傳感器需要材料的電阻能夠隨著壓力變化而變化; 摩擦電型壓力傳感器需要兩種不同摩擦電序的材料來實現電荷的轉移。一般把這些材料稱作傳感器的功能材料。常見的功能材料一般有碳納米管、石墨烯、納米線、有機聚合物、離子凝膠等。其中，絕緣又有良好彈性的有機聚合物可以作為介電材料，例如 PDMS等; 還可以作為壓電材料，例如 PVDF; 導電聚合物可以用在電阻型壓力傳感器中充當導電層， 例如聚苯胺 （polyaniline，PANI）、聚吡咯（polypyrrole，PPY）、聚 3，4-乙烯二氧噻吩/聚苯乙烯磺酸鹽（poly（3，4-ethylenedioxythiophene）poly（styrene sulfonate），PEDOT:PSS）等。離子凝膠的空間網絡結構具有比較好的拉伸性能，并且為離子的遷移運動提供了路徑。它可以作為離子電容型壓力傳感器的中間層，與電極界面形成厚度在納米級別的 EDL，對壓力變化具有較高的靈敏度。除了功能材料以外，還有電極材料和柔性襯底。電極材料通常有 PET/ITO，金屬薄膜或者金屬納米線，離子導體等，其中離子導體已有鎖志剛教授的綜述作了十分詳細的介紹。作為柔性襯底的材料需要具有柔性、彈性、化學惰性、在一定溫度范圍內的穩定性、適當?shù)睦煨约傲己玫墓残文芰?，同時為材料提供支撐，減緩材料的應力集中，間接提升材料的可拉伸性。除了常見的PDMS，PI和PET之外，聚乙烯（polyethylene，PE）、聚碳酸酯（polycarbonate，PC）、聚乙烯醇 （polyvinyl alcohol，PVA）等高分子薄膜材料也可以用作柔性襯底。

2 柔性壓力傳感器的性能

2.1 變形性能

柔性壓力傳感器在實際的使用過程中經常會面臨各種不同的受力環境。例如在人體表皮電子的應用中，關節的運動會導致貼附在其表面的電子器件承受較大的拉伸應變，這對材料的柔韌性提出了較高的要求。而在彎曲、拉伸、擠壓等不同類型的應變當中，可拉伸性是最考驗器件性能的指標。要制備可拉伸的傳感器，就需要電極和功能材料同時具有可拉伸性，這對材料的要求進一步提高。雖然有的材料可以拉伸，但是拉伸之后性能并不穩定，比如金屬薄膜和柔性襯底組成的電極在被拉伸到一定程度之后電導率會急劇下降，用金屬納米網絡來替換金屬薄膜可以增加拉伸時導電性能的穩定性，并拓寬可拉伸范圍。水凝膠離子導體也具有良好的拉伸穩定性，盡管體電阻比金屬高得多，但是在高度拉伸下電阻增量卻較小。

除此之外，也要關注器件的共形能力。傳感器可能用在平面、曲面或者處于變化中的表面，例如人體關節附近的皮膚表面。如果不能和皮膚良好地貼合 （即共形），即使有很好的拉伸性能也不能準確地搜集到想要的數據。為此，傳感器應盡可能地薄， 并且彈性模量和皮膚接近，這樣才不會和皮膚脫離。

2.2 靈敏度

靈敏度是研究者們一直以來都十分關注的一個重要性能參數。壓力傳感器的靈敏度表示為

其中：S表示壓力傳感器的靈敏度;X0表示傳感器初始電信號的值，例如電壓、電阻、電容;?X則表示電信號的相對變化量; P表示傳感器受到的壓力。通常，提高靈敏度的方法包括降低初始電信號強度 X0（例如，在電阻型和電容型傳感器中引入微結構，減小初始接觸面積）、采用新型的傳感材料（例如在電容型傳感器中引入離子凝膠形成離子電容型傳感器）、引入非穩的細小裂紋（例如模擬蜘蛛網結構制備的有納米級裂紋的薄膜）等。

2.3 壓力響應范圍

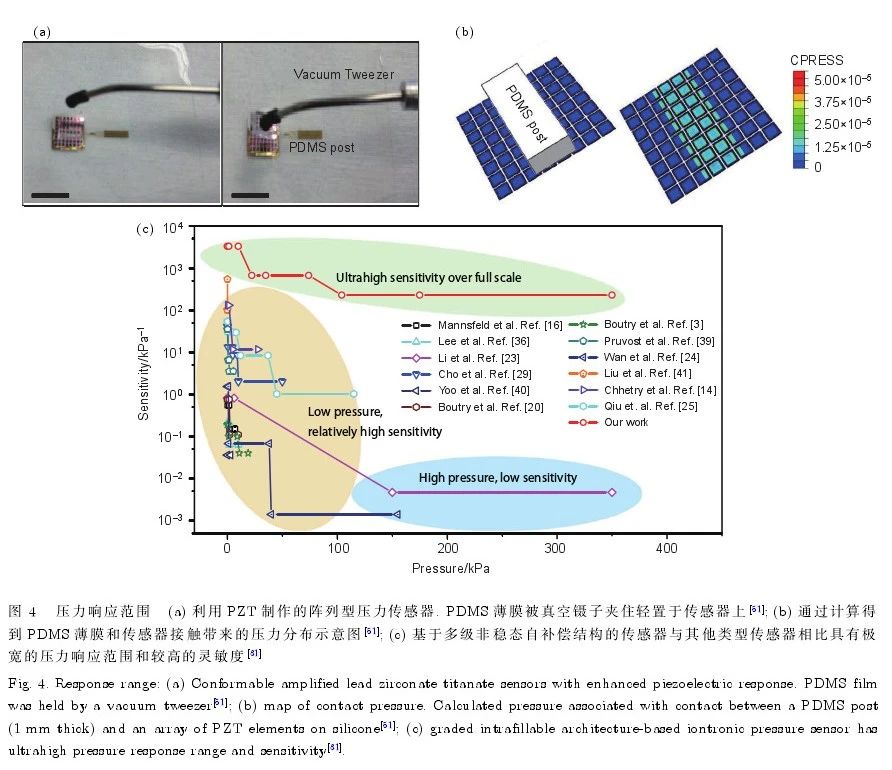

壓力響應范圍是傳感器性能評估的一個重要指標。下面將從極低壓和高壓兩個角度進行簡單闡述。大多數傳感器在正常壓力范圍內擁有出色的響應能力，但是在極低壓下（低于壓力檢測限）卻不響應?；谶@個問題，很多研究者提出了相應的解決辦法。例如 Dagdeviren 等在傳感陣列單元中引入PZT，設計了一種小巧輕薄并且可拉伸（30%）的壓電型傳感器，它可以和皮膚很好地貼合。由于場效應晶體管的放大效應，該傳感器擁有超低的檢測極限（可以感應到0.005 Pa 的壓力）。圖4（a），（b）展示了該傳感陣列可以感受到很?。?mm）的PDMS 薄膜與之接觸帶來的壓力變化。

除了擴展低壓區的檢測限，壓力傳感器也需要在高壓區具有良好的響應。前面已經提到，很多研究工作通過引入活性層或電極上的微結構來提高器件的靈敏度，包括金字塔、尖錐狀、球狀微結構等，這些結構都屬于穩定結構。由于軟材料的不可壓縮性，以及這些結構受壓時發生硬化的現象，采用微結構的傳感器很容易在壓力較大時信號達到飽和。最近，我們課題組制備了具有多級非穩態自補償結構的離電型壓力傳感器有效地解決了上述問題。該工作采用一種易于失穩的結構，它在受壓失穩后，將嵌入到微溝槽中，有效地提高結構的可壓縮性。在該策略指導下傳感器在極寬的壓力響應范圍內（0.08 Pa—360 kPa）的靈敏度均超過了220kPa–1（圖4（c）），在高壓區的靈敏度超過了之前結果達4個數量級。

2.4空間分辨率和壓力分辨率

人體皮膚中分布著大量的感受器，能夠?qū)Νh(huán)境的溫度、濕度， 壓力等刺激做出靈敏且快速的響應， 并讓人感受到刺激來自于身體的某個部位。為了讓電子皮膚也能夠敏銳地感知外界刺激的準確位置， 需要提高器件的空間分辨率。

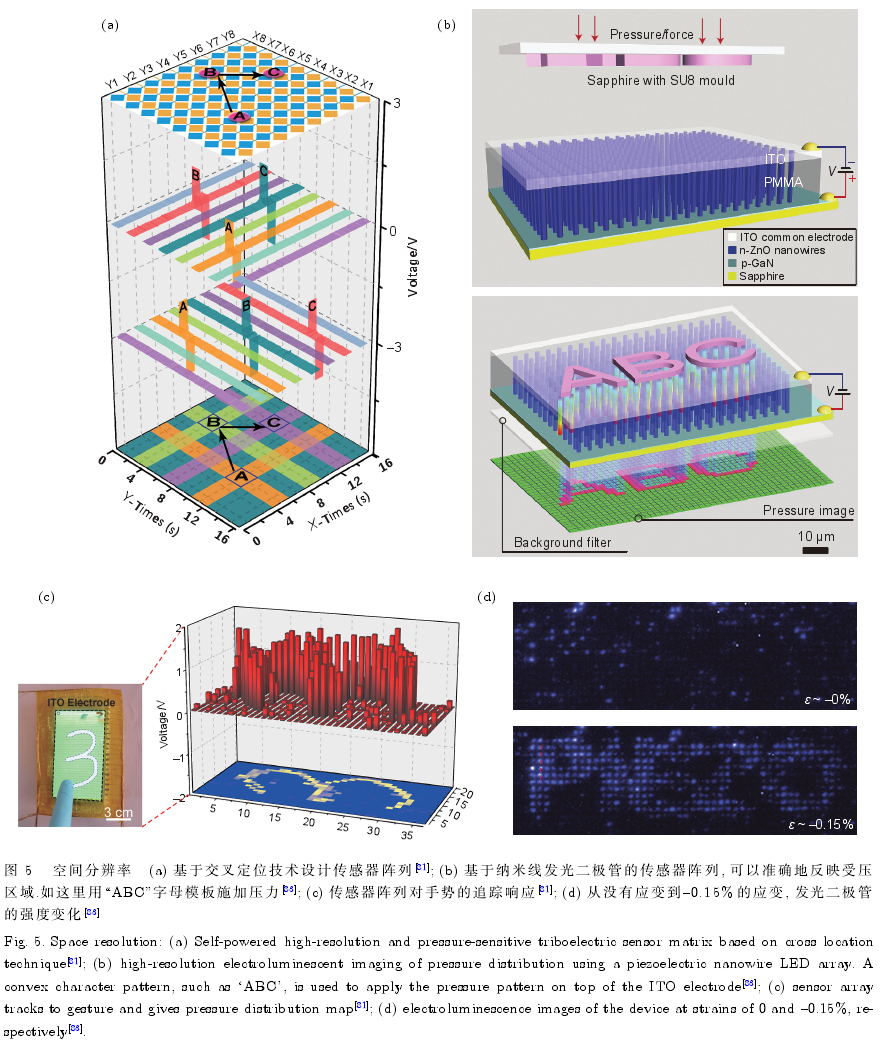

增加傳感器數量和減小傳感器尺寸是提高空間分辨率的基本方法。但是當傳感器陣列做得更大，且每個單元的尺寸更小時，意味著有更多的數據需要搜集和處理， 如何快速有效地處理如此多的數據是一個重要問題。Wang 等對于常規傳感器陣列的 型線路（類似于一個電極對應一條電路）進行改進，設計成一橫排或者一豎排的所有電極對應一條電路，將需要處理的信號數量降低到了 m+n（圖5（a））。這種方法基于交叉定位技術，當一個物體接觸到交點時，可以從相應的行和列端口測量電壓信號。他們測試了傳感陣列對手勢的追蹤響應，得到的壓力分布圖和手勢完全一致（圖5（c））。Ma 等將18根垂直交叉分布的碳纖維分為兩組，得到 99 個像素點，每根碳纖維都單獨引出與外部連接 。制備的壓力傳感器靈敏度為0.055 nA/kPa，響應時間為68ms，分辨率可以達到127×127PI， 相比皮膚中機械性感受器的分辨率提高了約10倍。增加碳纖維的數量、減小碳纖維的直徑，并合理控制間距將能夠進一步提升空間分辨率。Pan等報道了一種基于納米線發光二極管的壓力傳感器陣列。該傳感器陣列能夠以高達 2.7μm 的空間分辨率（6350 DPI的像素密度）測量二維平面內壓力分布情況。每個像素點由單個 n-ZnO nanowires/p-GaN 發光二極管組成，完成壓力的測量只需 90 ms. 圖5（b）和圖5（d）展示了該傳感陣列在用字母模板“ABC”和“PIEZO”進行按壓時能產生準確的響應信號。

在某些壓強比較大的應用場合，例如飛機模型的風洞測試中，如何在極高的環境壓力下分辨出變化的低壓（即具有高壓力分辨率），對于飛行器的設計具有重要意義。然而，由于柔性傳感器中采用的很多軟材料（例如 PDMS）的彈性模量在 MPa量級，引入微結構后，很多器件在 100kPa之后的響應已達到飽和。優化微結構的設計、引入更高模量的彈性體有益于提高傳感器的壓力響應范圍。

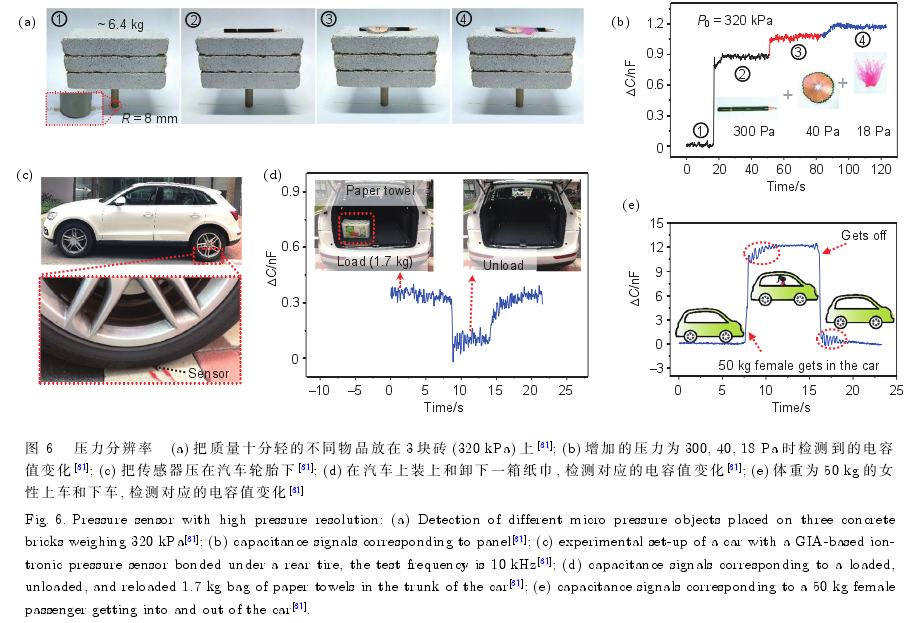

前面我們已經提到過一種“非穩態自填充結構 ”能有效地提高壓力響應范圍，能夠在0.08 Pa—360 kPa的壓力范圍內獲得高于220 kPa?1 的靈敏度。這也使得傳感器在極寬的壓力范圍具有極高的壓力分辨率，即使在壓強為320kPa 的情況下，傳感器依然能夠分辨 18Pa（0.0056%）的壓強變化（圖 6（a）—（e）），遠高于其他的傳感器和人體皮膚。

需要指出的是，壓力分辨率是比靈敏度更重要的參數， 但在柔性壓力傳感器的研究中卻鮮有提及。通常， 靈敏度是相對量， 其高低并不能直接反映出傳感器的壓力分辨能力; 相比之下， 壓力分辨率則直接反映出器件在壓力條件下對力刺激的響應能力， 這在實際應用中更有意義。除了本文中詳細討論的一些性能， 傳感器的抗干擾能力、線性度、點陣之間的串?dāng)_和一致性都需要在實際應用中予以考慮。
