傳感器的結構如圖1所示，它由三層組成：頂層和底層是帶有迷宮式銅電極的PET，頂層和底層電極之間夾著一層硅橡膠電介質層，具有多孔-截?cái)嘟鹱炙p層微結構。傳感器分為12個傳感單元，每個傳感器單元由一對互補的迷宮電極和一個多孔-截頂金字塔分層電介質組成。通過將電極設計成方形迷宮結構加強邊緣電場，從而提高近距離感知性能。多孔-截?cái)嘟鹱炙謱与娊橘|(zhì)層的設計旨在通過分層變形來改善硅橡膠的變形能力，從而提高壓力傳感性能。

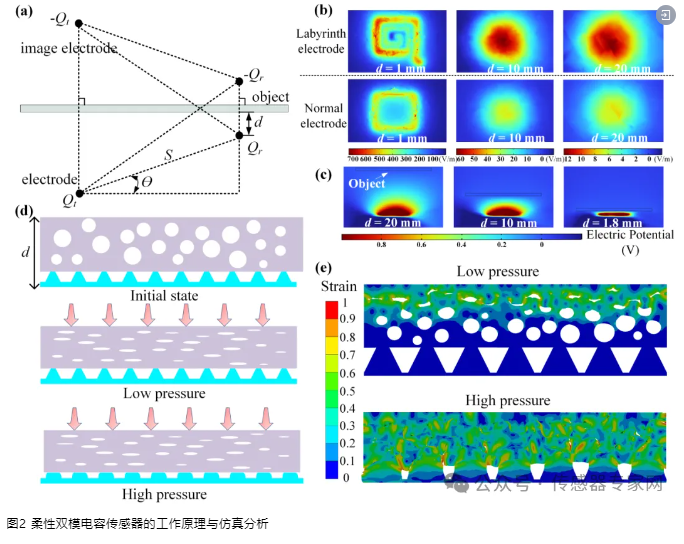

接近傳感的原理為：上下電極構成一個電容雙極板，當外部物體尚未接觸傳感器時，傳感器通過電極激發的邊緣電場檢測外部物體的接近。當外部物體接近時，傳感器激發的邊緣電場會減弱。對于導電物體，原始邊緣電場的減弱主要?dú)w因于靜電感應產生的感應電荷，絕緣物體則主要通過極化效應削弱邊緣電場。壓力傳感的原理為：當物體開始對傳感器施加壓力時，介電層開始變形，傳感器內部的電場將發生變化。如圖2(d)所示，在低壓范圍內，由于楊氏模量較低，多孔結構會迅速變形。內部孔隙受到擠壓，上下電極之間的距離減小，同時介電層的介電常數也會因空氣受到擠壓而增大。這兩者都會使傳感器的電容增大。由于多孔結構的應力分散，截頂金字塔形結構在這一階段的變形不明顯。因此，電容的變化主要是由多孔結構的變形造成的。在高壓范圍內，內部孔隙被充分壓縮，多孔結構可以看作是一個向下的固體，進一步擠壓截頂金字塔形結構。截頂金字塔形結構的變形導致上下電極之間的距離縮短，從而使電容繼續增加。
