一、概述
壓電陶瓷是一種具有壓電效應的多晶體,由于它的生產工藝與陶瓷的生產工藝相似(原料粉碎、成型、高溫?zé)Y(jié))因而得名。
某些各向異性的晶體,在機械力作用下,產生形變,使帶電粒子發生相對位移,從而在晶體表面出現正負束縛電荷,這種現象稱為壓電效應。晶體的這種性質成為壓電性。壓電性是J·居里和P·居里兄弟于1880年發現的。幾個月后他們又用實驗驗證了逆壓電效應,即給晶體施加電壓時,晶體會產生幾何形變。
1940年以前,只知道兩類鐵電體(在某溫度范圍內不僅具有自發操化,而且自發極化強度的發向能因外場強作用而重新取向的晶體):一類是羅息鹽和某些關系密切的酒石酸;一類是磷酸二氫鉀鹽和它的同名型物。前者在常溫下壓電性,技術上有使用價值,但有易溶解的缺點;后者要在低溫(低于—14 C)下才有壓電性,工程使用價值不大。
1942-1945年間發現鈦酸鋇(BaTiO )具有異常高的介電常數,不久又發現它具有壓電性,鈦酸鋇壓電陶瓷的發現是在壓電材料的一個飛躍。這以前只有壓電單晶材料,此后出現了壓電多晶體材料—壓電陶瓷,并獲得廣泛應用。1947年美國用鈦酸鋇陶瓷制造留聲機用拾音器,日本比美國晚用兩年。鈦酸鋇存在壓電性比羅息鹽弱和壓電性隨溫度變化比石英晶體大的缺點。
1954年美國B·賈菲等人發現了壓電PbZrO -PbTiO (PZT)固溶體系統,這是一個劃時代大事,使在BaTiO 時代不能制作的器件成為可能。此后又研制出PLZT透明壓電陶瓷,使壓電陶瓷的應用擴展到光學領域。
迄今,壓電陶瓷的應用,上至宇宙開發,下至家庭生活極其廣泛。
我國對壓電陶瓷的研發始于五十年代末期,比國外晚十年左右,目前在壓電陶瓷的試制、工業生產等方面都已有相當雄厚的力量,由不少材料已達到或接近國際水平。
二、壓電陶瓷電性的物理機制
壓電陶瓷是一種多晶體,它的壓電性可由晶體的壓電性來解釋,晶體在機械力作用下,總的電偶極具文(極化)發生變化,從而呈現壓電現象,因此壓電性與極化,形變等有密切關系。
1、極化的微觀機理
極化狀態時電場對電介質的荷電質點產生相對位移的作用力與電荷間互相吸引力的暫時平衡統一的狀態。極化機理主要有三種。
(1)電子位移極化——電介質的原子或離子在電場力作用下,帶正電原子核與殼層電子的負電荷中心出現不重合。
(2)離子位移極化——電介質正、負離子在電場力作用下發生相對位移,從而長生電偶極矩。
(3)取向極化——組成電介質的有機分子,有一定的本征(固有)電矩,由于熱運動,取向無序,總電矩為零,當外加電場時,電偶極矩沿電場方向排列,出現宏觀電偶極矩。
對于各向異性晶體,極化強度與電場存在有如下關系 m,n=1,2,3
式中 為極化率,或用電位移寫成:
2. 壓電效應
(1)正壓電效應
壓電晶體在外力作用下發生形變時,正、負電荷中心發生相對位移,在某些相對應的面上產生異號電荷,出現極化強度。這種沒有電場作用,由形變產生極化的現象稱為正壓電效應。
對于各向異性晶體,對晶體施加應力 ;(相應的應變 )時,晶體將在X,Y,Z三個方向出現與
成正比的極化強度, 即:
式中
, 分別稱為壓電應力常數與壓電應變常數。
(2)逆壓電效應
當給晶體施加一電場時,不僅產生了極化,同時還產生形變,這種由電場產生形變的現象稱為逆壓電效應。這是由于晶體受電場作用時,在晶體內部產生了應力(壓電應力),通過應力作用產生壓電應變。存在如下關系
或
式中 和 分別為d和e的轉量矩。
3.壓力效應的機理
壓電效應首先是在水晶晶體上發現的,現在我們以水晶晶體為模型,說明產生壓電效應的物理機理。

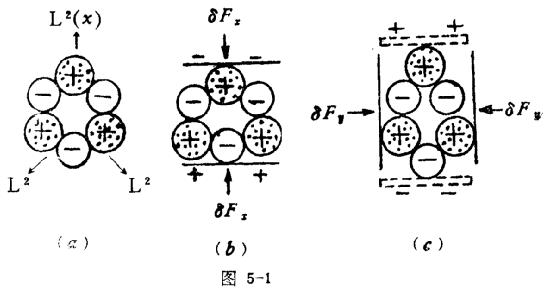

當不施以壓力時,水晶晶體正、負電荷中心如圖5-1(a) 分布,設這時正、負電荷中心重合,整個晶體的總電矩等于零,晶體表面不荷電(不呈壓電性)。
當沿x方向施加壓力 時,晶體發生形變,正、負電荷中心分離,即電偶極發生變化,從而在X面上出現電荷積累,如圖5-1(b)所示。
當沿Y軸方向施加壓力 時,晶體形變正、負電荷中心的分布如圖5-1(c)此示,這時總的電偶極距發生變化并在X面上引起與前面相反符號的電荷積累。 顯然,用伸拉力代替前面的壓縮力,則表明電荷的符號反過來??傊?,對具有壓電性的晶體施加壓力時,可能引起壓電效應。
