在微電子領域，隨著電子設備日益趨于超薄化，半導體元器件高度集成化，使得電子設備內部所產生的熱的散熱處理成為問題。傳統電機加葉片旋轉模式的風扇，風向定向性不好、風速低，易擴散，且噪聲大，電磁干擾嚴重，不符合產品靜音和環保的發展要求；壓電陶瓷風扇因其振動頻率高，風力集中而不擴散、定向性好、速度快、無漏磁等優點，被越來越多地應用于各種電子設備散熱場合中。

一、結構

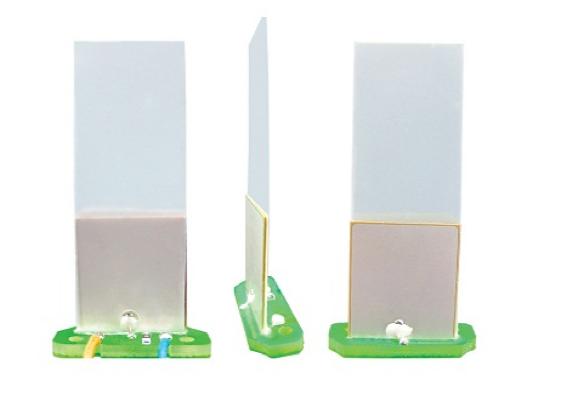

       壓電陶瓷風扇由固定端、導線、壓電陶瓷片和扇葉組成。有關壓電陶瓷風扇四個要件功能特性敘述如下：
（1）固定端：固定住壓電風扇，材料性質為印刷電路板；
（2）導線：作為輸入交流電的媒介；
（3）壓電陶瓷片：壓電風扇的核心部件，通過逆壓電效應，將電能轉化為機械能；
（4）扇葉：將壓電陶瓷片產生的微小振動擴大。

二、工作原理
       壓電陶瓷風扇是根據壓電陶瓷的逆壓電效應，即壓電陶瓷在加交變電場的情況下產生機械振動，改變傳統的電機加葉片的模式，而變?yōu)閷弘娞沾善腿~片直接整合在一起，在驅動電路交變電場的驅動下，直接帶動葉片產生彎曲振動，從而由片端向前輸出高速、平穩的氣流，對冷卻對象直接進行冷卻。

三、應用領域
壓電陶瓷風扇最大的優點在于：消耗功率低、體積小、噪音小、壽命長、風力集中不擴散、定向性好、、速度快、無漏磁、具有短路保護功能，適用于愈來愈小的電子產品中，如：用于LED燈具、醫療儀器、手機、計算機及其它便攜類等器件的散熱。
